Un petit nouveau dans mes capteurs, un vertical réalisé avec une boite de conserve remplie de béton, le tout suspendu par 4 ressorts et une bobine fixée sur cette boite de conserve. L'amortissement est réalisé avec le principe des courants de Foucault, avec une plaque d'aluminium et un aimant au néodyme. Bonne réponse aux ondes de surface (voir courbe "vertical"). Les signaux sont enregistrés sur mon nouveau numériseur 12 voies avec convertisseur analogique numérique 12bits et un échantillonnage de 40Hz.
Il s'agit du capteur que j'ai présenté lors de notre visite à l'Observatoire Royal de Belgique.
Les ondes P sont présentes et marquées. Les ondes S sont faibles. Les ondes de surfaces sont importantes.

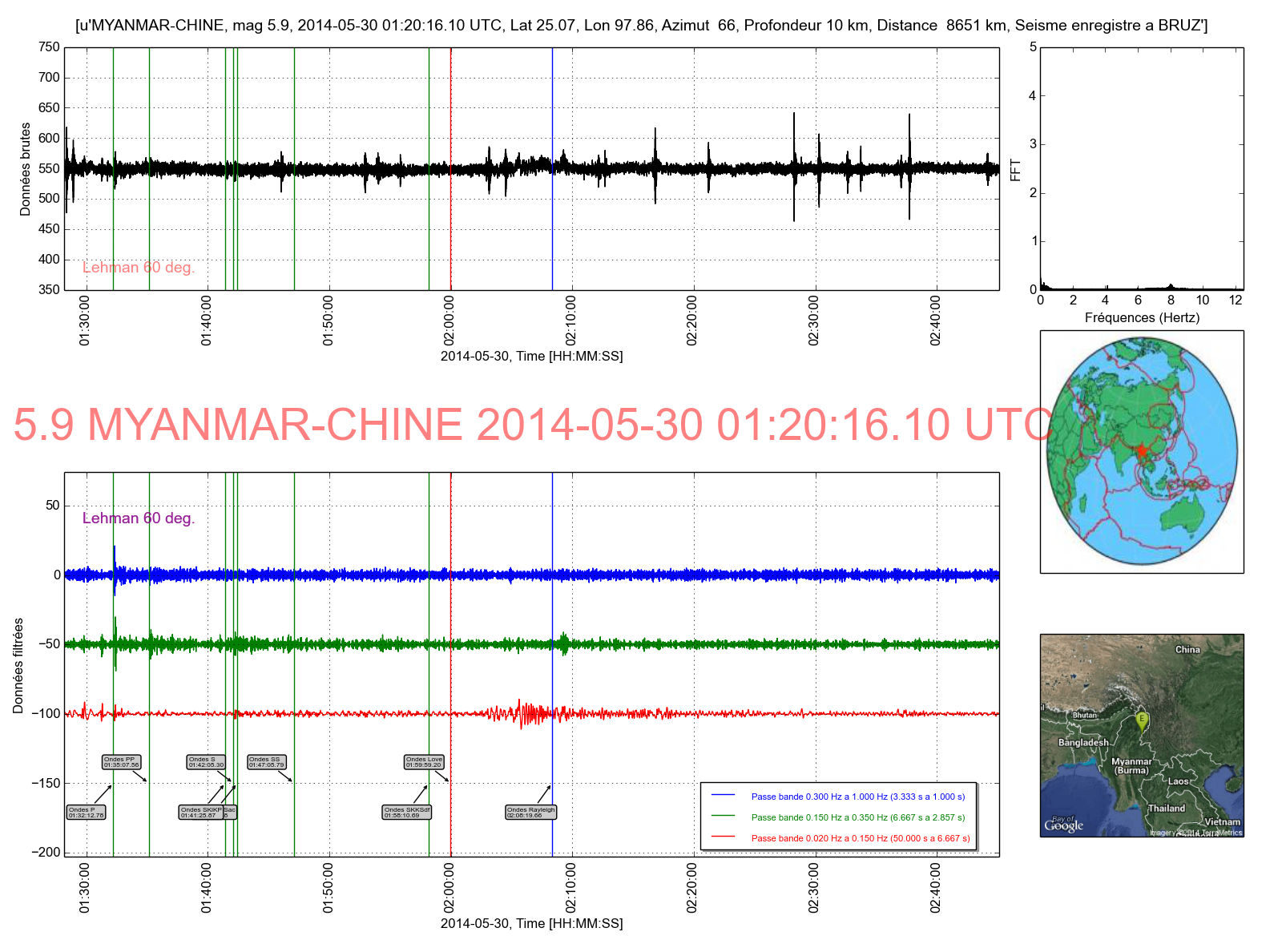

Courbe 1, Lehman: courbe Bleue (ondes P), courbe verte (Ondes P et S) et courbe rouge (Ondes de surface).
MYANMAR_CHINE_5_9_20140530_012016_20140530_013212_Trajet_Ondes.pdf- (106.67 Kio) Téléchargé 168 fois
MYANMARCHINE_5_9_20140530_01201610_UTC_MAD_Lehman_60.SAC- (488.31 Kio) Téléchargé 152 fois
- MYANMARCHINE_5_9_20140530_01201610_UTC_MAD_Capteur_10_N_S.SAC
- (1.17 Mio) Téléchargé 155 fois
- MYANMARCHINE_5_9_20140530_01201610_UTC_MAD_Lehman_60.MSEED
- (992 Kio) Téléchargé 161 fois
- MYANMARCHINE_5_9_20140530_01201610_UTC_MAD_Capteur_10_N_S.MSEED
- (2.38 Mio) Téléchargé 174 fois

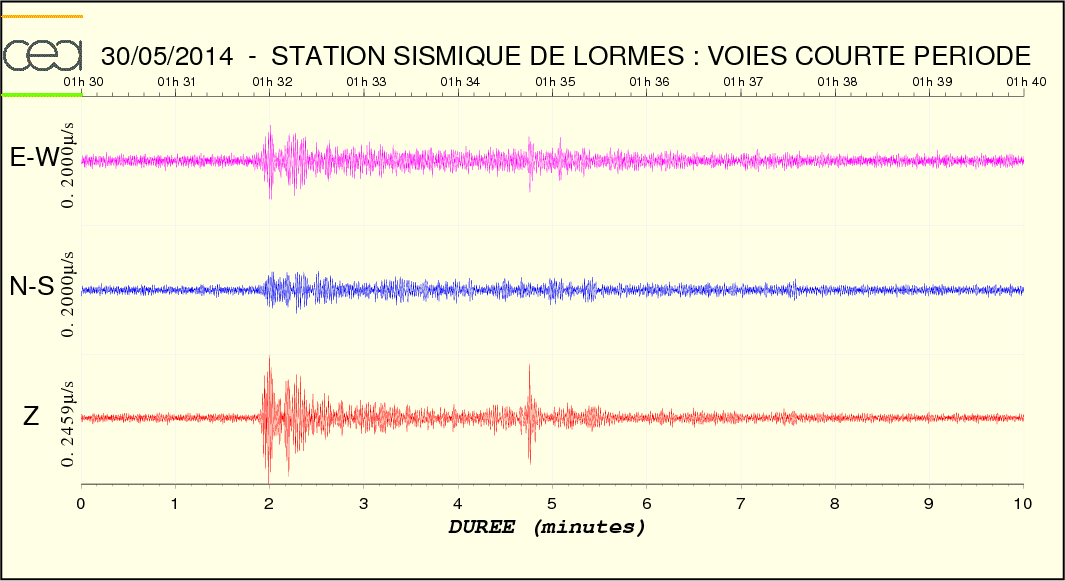

Courtes périodes
