JERSEY 4.0 2014-07-23 16:26:42.00 UTC

[madtiger]

Mes courbes,
courbe d'école pour le Lehman qui va me permettre de faire des essais de calcul de distances:
- Temps arrivée onde P : 16:27:04.25
- Temps arrivée onde S : 16:28:18.75
- Delta obtenu : 14.5 s
- Distance théorique calculée : 14.5 * 8 = 116 Km, distance trouvée par le calculateur 113.2 Km

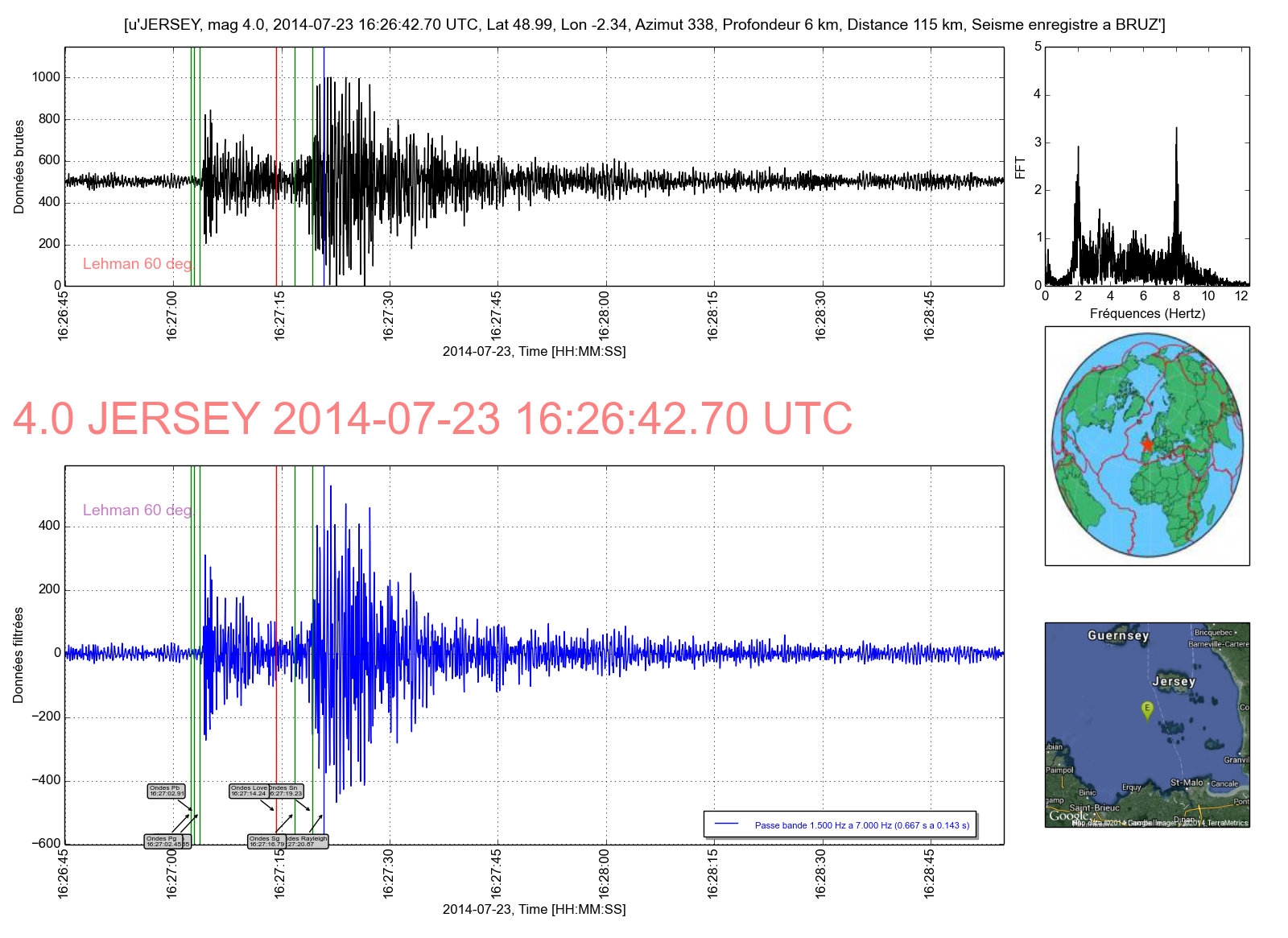

Courbe 1: Lehman

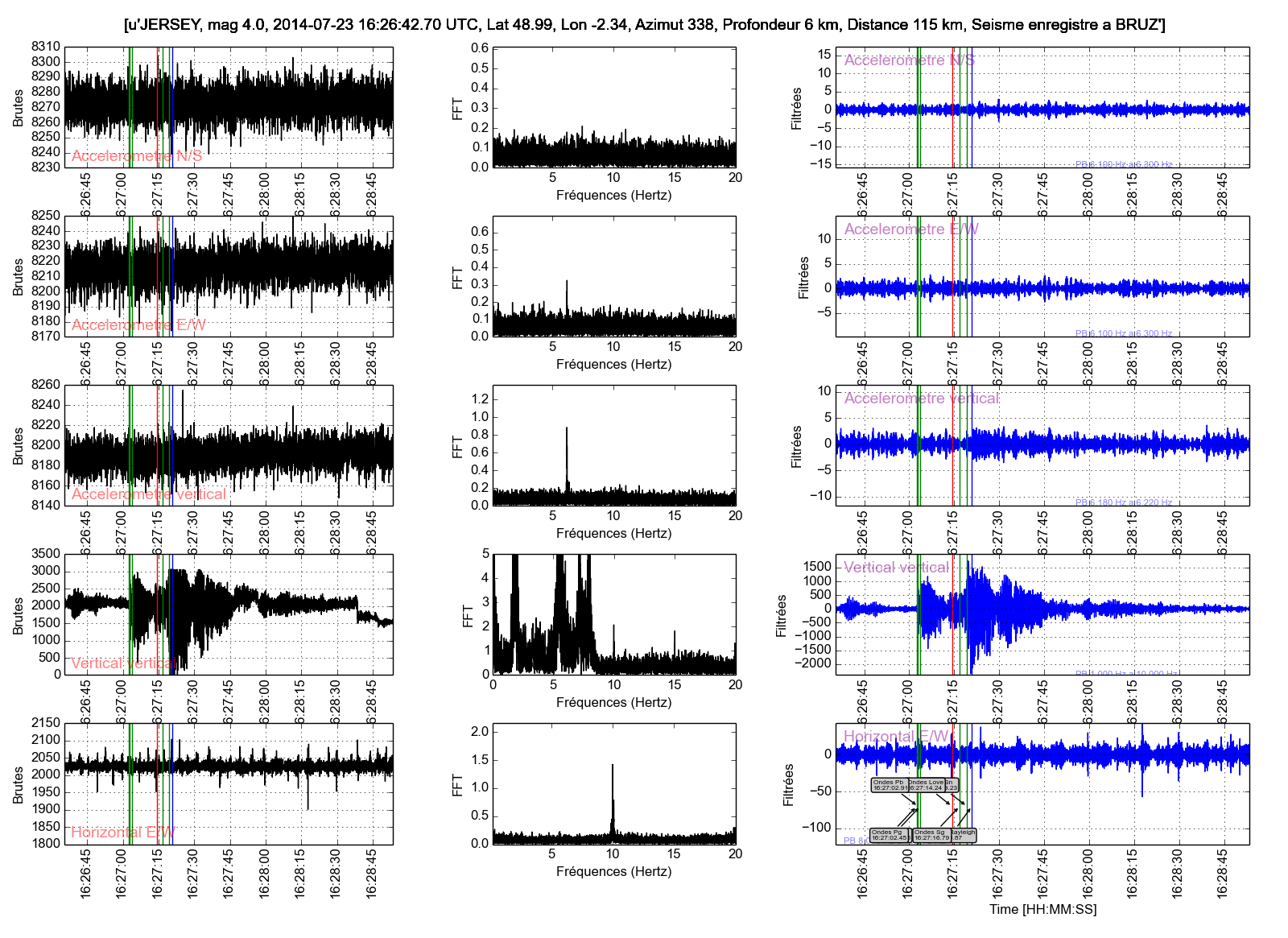

Courbe 2: Accéléromètres 3 axes, Vertical et horizontal E/W

Fichier des temps de trajet des ondes

JERSEY_4_0_20140723_162642_20140723_162701_Trajet_Ondes.pdf

(74.04 Kio) Téléchargé 183 fois

Fichier de la courbe brute au format SAC

JERSEY_4_0_20140723_16264270_UTC_MAD_Lehman_60.SAC

(39.48 Kio) Téléchargé 192 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_N_S.SAC

(62.96 Kio) Téléchargé 199 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_E_W.SAC

(62.96 Kio) Téléchargé 212 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_vertical.SAC

(62.96 Kio) Téléchargé 197 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Vertical_vertical.SAC

(62.96 Kio) Téléchargé 179 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Horizontal_E_W.SAC

(62.96 Kio) Téléchargé 194 fois

Fichier de la courbe brute au format MSEED

JERSEY_4_0_20140723_16264270_UTC_MAD_Lehman_60.MSEED

(80 Kio) Téléchargé 195 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_N_S.MSEED

(128 Kio) Téléchargé 187 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_E_W.MSEED

(128 Kio) Téléchargé 187 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Accelerometre_vertical.MSEED

(128 Kio) Téléchargé 199 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Vertical_vertical.MSEED

(128 Kio) Téléchargé 214 fois

JERSEY_4_0_20140723_16264270_UTC_MAD_Horizontal_E_W.MSEED

(128 Kio) Téléchargé 206 fois

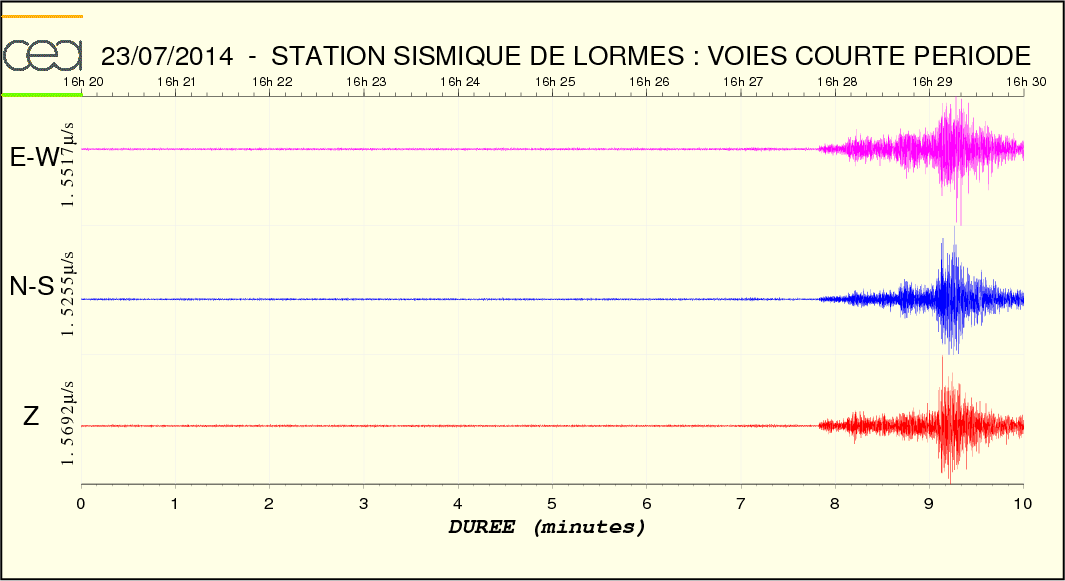

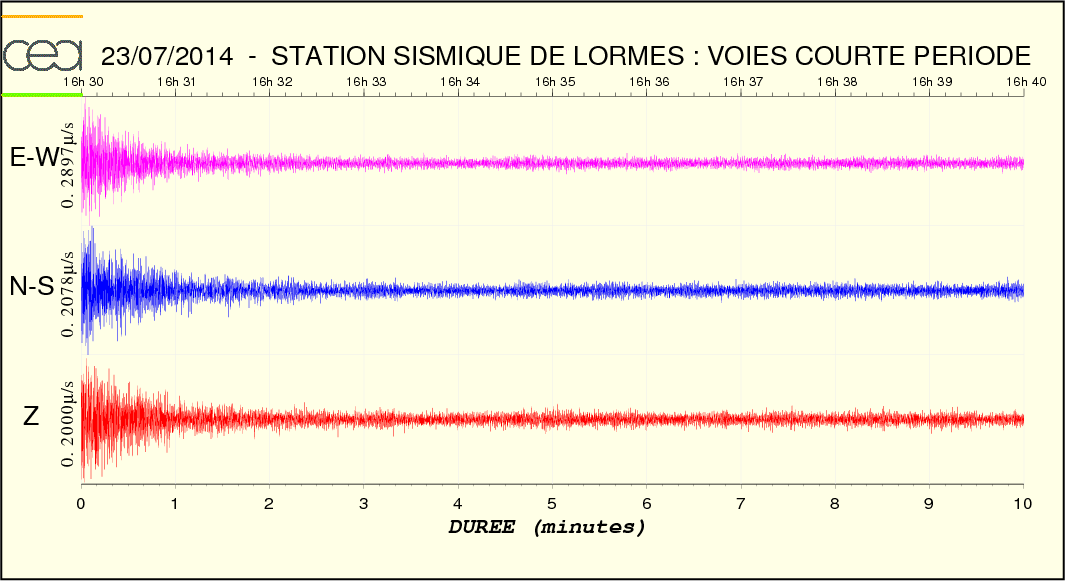

L'enregistrement de la station du CEA à Lormes
Courtes périodes

[f5len]

Superbes tes signaux Laurent.
Ici RAS.
Qu'utilises-tu comme accéléromètre? Un chip spécialisé?

Amicalement,

Pascal

[madtiger]

Bonjour Pascal,
BMA180 : https://forumsismo.madtiger.fr/viewtopic.php?f=38&t=57
